Интеграция блока автоматики с системами безопасности ворот

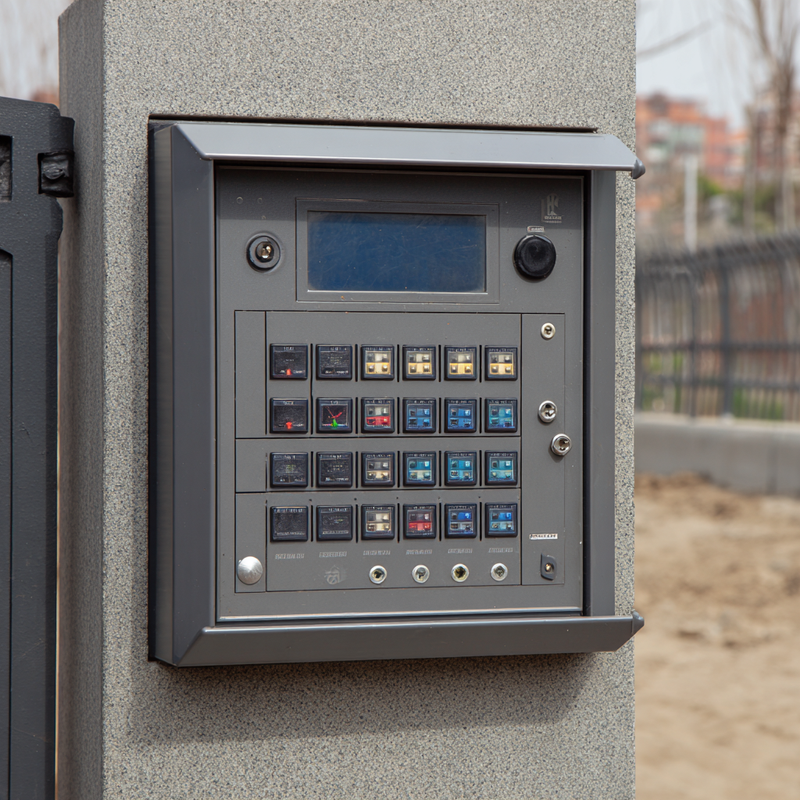

Выбор комплекта автоматики для откатных и распашных ворот

Подбирая блок автоматики для откатных или распашных ворот, ставьте безопасность на первое место. Важно: блок управления комплекта должен иметь входы для фотоэлементов и выход для сигнальной лампы. Это основа надежной работы и вашей личной защиты.

Подключение фотоэлементов безопасности: схемы и пошаговая инструкция

Фотоэлементы – это важнейший компонент безопасности любой вашей автоматики для ворот. Их правильное подключение предотвращает столкновение створки с препятствием, защищая людей, животных и автомобили. В данной инструкции мы детально разберем типовые схемы и пошаговый процесс монтажа, который обеспечит надежную и безопасную работу всей системы. Самостоятельная установка вполне реальна при соблюдении всех рекомендаций.

Принцип действия и схема подключения (NC-контакт)

Стандартный комплект фотоэлементов включает передатчик (TX), создающий ИК-луч, и приемник (RX), который его принимает. Если луч прерываеться, реле в приемнике размыкает электрическую цепь, что является мгновенным сигналом тревоги для блока управления. В ответ автоматика останавливает движение ворот или включает реверс. Для подключения систем безопасности практически всегда используется нормально замкнутый контакт (NC ? Normally Closed), так как обрыв провода в такой схеме будет также расценен как срабатывание датчика, что повышает общую отказоустойчивость.

Схема электрических соединений:

• Питание (12/24V): Оба устройства, TX и RX, подключаются к выходам низковольтного питания на блоке управления. Обычно это клеммы с маркировкой "~24V", "+", "-" или "GND". Важно соблюдать полярность, если это указано в инструкции.
• Сигнальная цепь: Управляющие контакты реле COM (общий) и NC (нормально замкнутый) находятся только на приемнике RX. Они подключаются к соответствующему входу на плате управления, который чаще всего маркируется как "PHOTO", "PHOT", "FOTO" или "SAFE".
• Ключевой момент: Перед подключением сигнальных проводов обязательно удалите заводскую перемычку, соединяющую клеммы входа безопасности (например, PHOTO и COM) на плате. Без этого шага система не увидит ваши датчики.

Пошаговая инструкция по установке

1. Отключите питание. Перед началом монтажа полностью обесточьте привод ворот.
2. Установите датчики. Закрепите корпуса передатчика и приемника на столбах строго друг напротив друга на высоте 50-70 см. Выровняйте их по горизонтали и вертикали для идеальной соосности.
3. Подключите провода. Проложите и подключите кабели: двухжильный для питания TX и четырехжильный для питания и сигнала RX. Соедините провода с клеммами на датчиках и в блоке управления согласно схеме.
4. Проверьте работоспособность. Включите питание. На RX должен загореться светодиод. Проведите рукой между датчиками – вы услышите щелчок реле. Запустите закрытие ворот и прервите луч. Ворота должны немедленно остановиться и начать открываться.

Правильный монтаж фотоэлементов, залог безопасной эксплуатации автоматики. Эта процедура является обязательной процедурой, а не опцией.

Монтаж привода для автоматических ворот

Установка привода является центральным, несущим этапом в процессе автоматизации въездной группы. Это не просто механическая фиксация двигателя на заранее подготовленном месте, а закладка фундамента для всей будущей системы, включая её ключевой аспект — безопасность. Правильно выполненный монтаж, основанный на инструкциях производителя и здравом смысле, гарантирует не только плавную, тихую и долговечную работу механизма, но и обеспечивает корректное взаимодействие с периферийными устройствами безопасности. Ошибки, допущенные на этом шаге, могут не только серьезно усложнить последующее подключение аксессуаров, но и привести к поломкам или небезопасной эксплуатации.

Предварительная подготовка и выбор места установки

Прежде чем приступать к монтажу, необходимо провести ревизию самих ворот. Они должны двигаться идеально легко и плавно вручную, без рывков, скрипа и заеданий. Любой механический дефект полотна или фурнитуры будет многократно усилен постоянной нагрузкой от привода, что неизбежно сократит срок его службы.

Особенности для разных типов ворот:

• Для откатных ворот: Требуется создание прочного бетонного основания (фундамента) под монтажную плиту. Его расположение критически важно. Оно должно быть размещено так, чтобы зубчатая рейка идеально входила в зацепление с ведущей шестерней привода по всей длине хода створки. При планировании фундамента сразу продумайте, где и как будут выходить кабели питания и управления от аксессуаров.
• Для распашных ворот: Важнейший этап — точное крепление кронштейнов к столбам и створкам. Необходимо строго соблюдать монтажные размеры, указанные в инструкции к вашей модели автоматики (например, для линейных или рычажных приводов CAME, Alutech). От этих "установочных размеров" зависит геометрия движения, прилагаемое усилие и отсутствие излишней нагрузки на петли и сам привод.

Процесс установки: от механики к будущей безопасности

Самостоятельная установка автоматики — задача, с которой справится не каждый, но она вполне выполнима при внимательном подходе. Всегда используйте чертежи и схемы от производителя;

1. Крепление привода: Надежно закрепите корпус двигателя на подготовленном основании или кронштейнах. Обязательно убедитесь, что он установлен строго по уровню во всех плоскостях;
2. Монтаж механической передачи: Для откатных ворот установите зубчатую рейку на полотно, выдерживая технологический зазор в 1-2 мм между ней и шестерней привода. Для распашных — соедините приводы со створками.
3. Настройка механических ограничителей: Установите и отрегулируйте концевые выключатели (механические или магнитные) или физические упоры на земле. Это первый и самый базовый уровень безопасности, который физически не даст створке выйти за пределы рабочей зоны, даже в случае сбоя электроники.

Помните, что именно на этапе монтажа привода закладывается основа для последующей интеграции систем безопасности. Продуманное расположение двигателя не должно мешать установке фотоэлементов и прокладке кабелей к ним. Профессиональный подход — это когда монтаж и подключение рассматриваются как единый, взаимосвязанный процесс.

Схемы подключения автоматики к различным типам ворот

Независимо от того, устанавливаете ли вы автоматику на откатные или распашные ворота, принципиальные электрические схемы подключения систем безопасности во многом схожи. Блок управления, будь то CAME, Alutech или другой производитель, является "мозгом" системы, и именно к его клеммам подключаются все защитные устройства. Правильное подключение согласно схеме — это не просто техническая формальность, а фундаментальный залог безопасной и долговечной эксплуатации всей воротной системы. В этом разделе мы разберем типовые чертежи и схемы, акцентируя внимание на интеграции ключевых элементов защиты.

Интеграция безопасности в схему для откатных ворот

Для привода откатных ворот используется один двигатель. Основные подключения на плате управления обычно выглядят так:

• Питание 230В (L, N): Подвод основного сетевого напряжения.
• Двигатель (U, V, W): Клеммы для подключения обмоток мотора.
• Сигнальная лампа (LAMP): Выход для подключения проблескового маячка.
• Питание аксессуаров (~24В): Выход для питания фотоэлементов, радиоприемника и других низковольтных устройств.

Ключевой этап — подключение цепи безопасности. Она строится на размыкании нормально замкнутых (NC) контактов:

1. Фотоэлементы (PHOTO/FOTO/PHOT): Сигнальные провода от приемника (RX) подключаются к соответствующему входу на плате. Заводская перемычка между этим входом и общей клеммой (COM/GND) обязательно удаляется.
2. Кнопка СТОП (STOP): Вход для аварийной остановки. Если кнопка не используется, на клеммах должна оставаться перемычка. При ее установке она также подключается через NC-контакт.

Особенности схемы для распашных ворот

Основное отличие схемы для распашных ворот — наличие выходов для двух двигателей (MOTOR 1, MOTOR 2). Однако логика интеграции систем безопасности остается абсолютно идентичной. Все входы, такие как PHOTO и STOP, функционируют по тому же NC-принципу. Более того, для повышения уровня безопасности на широких проездах часто устанавливают две пары фотоэлементов: одну снаружи, другую внутри двора. В этом случае их сигнальные NC-контакты соединяются последовательно, создавая единую цепь защиты. Разрыв любого из лучей приведет к немедленной реакции автоматики. Такая универсальность схем позволяет применять общий подход к обеспечению высокой безопасности на объектах с любыми типами ворот.

Прокладка кабеля для привода и аксессуаров безопасности

Правильная прокладка кабеля — это часто недооцененный, но абсолютно критический этап, от которого напрямую зависит надежность и, что самое главное, безопасность всей системы автоматических ворот. Любая, даже самая современная автоматика с множеством датчиков, станет бесполезной, если соединяющие её кабели будут повреждены или проложены с нарушениями. Это "скрытая" часть монтажа, экономия на которой может привести к ложным срабатываниям, отказам в работе и, в конечном счете, к созданию опасных ситуаций. Успешное подключение начинается именно с грамотно спланированной и выполненной кабельной сети.

Силовой кабель для привода (230В)

Это основная артерия, питающая двигатель. К её прокладке предъявляются самые строгие требования:

• Тип кабеля: Рекомендуется использовать медный кабель с двойной изоляцией, не поддерживающий горение, например, ВВГнг-LS сечением не менее 3x1.5 мм?. Третья жила обязательна для организации заземления корпуса привода.
• Способ прокладки: Наиболее надежный метод — подземный. Кабель необходимо уложить в защитную ПНД (полиэтилен низкого давления) трубу на глубину не менее 70-80 см. Это защитит его от случайных механических повреждений при садовых работах и от промерзания грунта.
• Защита в электрощитке: Линия питания привода должна быть защищена отдельным автоматическим выключателем (обычно на 6-10А) и, в идеале, устройством защитного отключения (УЗО) для максимальной безопасности.

Слаботочные кабели для аксессуаров безопасности

К этой категории относятся провода для фотоэлементов, сигнальных ламп, кнопок управления и других датчиков. Их целостность, залог корректной работы защитных функций.

1. Выбор кабеля: Для фотоэлементов (приемника RX) требуется 4-жильный кабель, а для передатчика (TX) — 2-жильный. Для сигнальной лампы — 2-жильный. Чтобы избежать электромагнитных наводок, которые могут вызвать сбои в работе чувствительной электроники, рекомендуется использовать экранированный кабель.
2. Раздельная прокладка: Категорически запрещается прокладывать слаботочные кабели в одной трубе или траншее с силовым кабелем 230В! Расстояние между ними должно быть не менее 20-30 см. Это предотвратит помехи, способные нарушить передачу сигнала от датчиков безопасности к блоку управления.
3. Маркировка и запас: Всегда оставляйте технологический запас кабеля (около 50 см) у привода и у каждого устройства. Это упростит подключение и возможный будущий ремонт.

Помните: повреждение сигнального кабеля фотоэлементов из-за неправильной прокладки равносильно их полному отсутствию. Именно поэтому данному этапу следует уделить не меньше внимания, чем самому монтажу привода.

Программирование блока управления и настройка функций

После успешного монтажа привода, прокладки всех кабелей и подключения аксессуаров безопасности наступает завершающий, но один из самых ответственных этапов – программирование блока управления. Этот процесс определяет логику работы всей системы автоматики, её реакции на команды пользователя и, что особенно важно, на сигналы от устройств безопасности. Правильная настройка гарантирует не только комфорт эксплуатации, но и полное соответствие работы ворот всем стандартам безопасности, предотвращая возможные аварийные ситуации. Недостаточно просто подключить фотоэлементы; необходимо убедиться, что блок управления корректно интерпретирует их сигналы и своевременно реагирует.

Первичный запуск и базовые настройки

Перед началом программирования убедитесь, что все компоненты подключены и зафиксированы, а питание подано. Современные блоки управления обычно оснащены дисплеем или индикаторами для удобства настройки. Всегда используйте инструкцию производителя к конкретной модели автоматики (например, CAME, Alutech), так как последовательность действий и обозначения могут отличаться.

1. Автоматическое определение концевых положений (обучение): Большинство систем имеют функцию "самообучения". В этом режиме привод несколько раз полностью открывает и закрывает ворота, запоминая крайние положения и длину хода створки. Это критично для дальнейшей работы, так как именно на основе этих данных система рассчитывает ускорения, замедления и время работы.
2. Настройка усилия: Этот параметр очень важен для безопасности. Он определяет, с какой силой привод будет давить на препятствие, прежде чем остановиться или изменить направление. Слишком высокое усилие опасно, слишком низкое может привести к недозакрытию ворот при ветре. Настройка производится опытным путем.

Интеграция систем безопасности

Именно на этом этапе блок управления "учится" взаимодействовать с вашими фотоэлементами и другими датчиками.

• Активация входов безопасности: В меню настроек необходимо активировать соответствующие входы, к которым подключены фотоэлементы (например, "PHOT" или "SAFE"). Многие блоки управления имеют несколько режимов работы для фотоэлементов:
  • "Открытие/Закрытие": Фотоэлементы активны как при открытии, так и при закрытии. При прерывании луча при закрытии ворота останавливаются и открываются. При прерывании при открытии – останавливаются.
  • "Только Закрытие": Фотоэлементы активны только при закрытии ворот. Это более простой, но менее безопасный вариант.
  Обязательно выберите режим, который обеспечивает максимальную безопасность для вашей зоны.
• Тестирование фотоэлементов: После активации входов проведите тест: запустите закрытие ворот и прервите луч фотоэлементов рукой или каким-либо предметом. Ворота должны немедленно остановиться и начать открываться. Если этого не произошло, проверьте подключение и настройки.
• Настройка сигнальной лампы: Запрограммируйте режим работы сигнальной лампы (мигание при движении ворот, постоянное горение, задержка включения).

Дополнительные функции и тонкая настройка

Современная автоматика предлагает множество дополнительных функций, которые повышают комфорт и безопасность:

• Автоматическое закрытие: Настройка таймера, по истечении которого ворота закроются сами, если не было других команд. Важно: при использовании этой функции всегда должна быть активна цепь безопасности с фотоэлементами.
• Режим "калитки": Открытие одной створки распашных ворот или частичное открытие откатных ворот для прохода пешехода.
• Плавный старт/стоп: Программирование замедления ворот в начале и конце движения, что снижает нагрузку на механизм и делает движение более комфортным.

Тщательное программирование и настройка блока управления — это не просто финальный аккорд, а гарантия долгой, бесперебойной и, самое главное, безопасной работы вашей системы автоматики для ворот.
