Проектирование и устройство силовых сетей требует внимательного подхода на каждом этапе. Для промышленных объектов, жилых комплексов и коммерческих зданий качественный монтаж кабельной линии в Екатеринбурге становится важной задачей, от решения которой зависит бесперебойная работа оборудования. Этот процесс включает несколько ключевых стадий: от подготовки траншеи до подключения к распределительным щитам. Соблюдение технологических норм и правил эксплуатации гарантирует долгий срок службы линии без аварий и сбоев. Специалисты по электромонтажу обычно начинают с выбора марки кабеля, его сечения и материала изоляции.
Подготовка трассы и земляные работы
Перед тем как приступить к прокладке, необходимо детально изучить участок. Геодезическая съемка и согласование с коммунальными службами помогают избежать повреждения существующих газопроводов, водопроводов или оптических волокон. На этом этапе часто выясняются неожиданные детали. Один из прорабов как-то рассказывал, как заказчик забыл упомянуть о старом фундаменте, и бригаде пришлось вручную выбирать грунт полдня — зато обошлись без вызова экскаватора. Глубина заложения траншеи зависит от типа грунта и климатической зоны, в среднем она составляет 0,7–1,2 метра.
При рытье траншей важно учитывать наличие подушки из песка. Она нужна для компенсации подвижек земли и защиты оболочки от острых камней. Если почва влажная или агрессивная, поверх кабеля дополнительно укладывают кирпич или сигнальную ленту. На самом деле, иногда строители экономят на этом, но последующая замена участка обходится дороже. Разумнее сделать всё по правилам один раз. Земляные работы завершают вывозом лишнего грунта и выравниванием откосов.
Прокладка и механическая защита

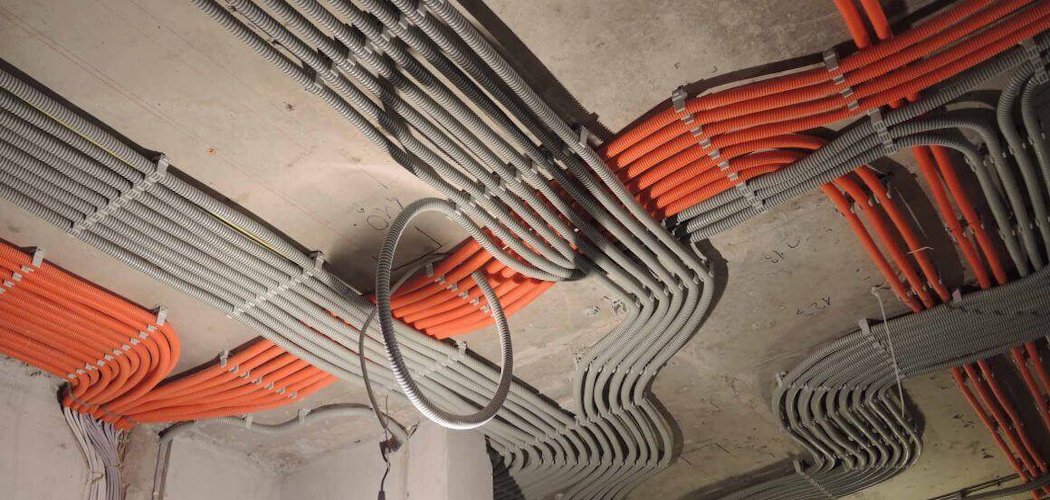

Сам процесс укладки кабеля в траншею или лоток проводится с соблюдением радиуса изгиба. Для силовых линий с медными жилами он составляет не менее 7–10 диаметров, для алюминиевых — чуть больше. Барабаны с кабелем устанавливают на специальные домкраты, чтобы избежать перекручивания и заломов. В идеале, прокладку выполняют без остановок, но на длинных трассах делают технологические перерывы с фиксацией концов от попадания влаги.
Основные способы защиты от повреждений включают:
• использование гофрированных труб ПНД при пересечении с дорогами;
• монтаж стальных уголков в местах вероятного раскопа;
• укладка сигнальной ленты на 20–30 см выше кабеля;
• применение бронированных марок (ВБбШв, АВБбШв) в сложных грунтах.
После завершения этих операций траншею присыпают первым слоем песка. Затем укладывают предупредительную ленту — и только потом засыпают оставшимся грунтом. Кстати, есть нюанс: лента должна быть ярко-оранжевой или красной, а не какой попало. Это стандарт, который реально помогает экскаваторщикам в будущем. Контроль качества на этом этапе включает проверку целостности изоляции мегаомметром.
Соединения и монтаж муфт
Ни одна кабельная линия не бывает абсолютно цельной на всём протяжении. Соединительные муфты необходимы для стыковки отрезков, заводки в щитовые или обхода препятствий. Существуют термоусаживаемые, холодные и литые муфты. Каждая технология имеет свои преимущества:
• термоусаживаемые быстро монтируются и не требуют сложного инструмента;
• холодные подходят для мест с открытым огнем;
• литые дают герметичность даже под водой.
Перед соединением жилы зачищают до металлического блеска и обжимают гильзами. Важно подобрать правильный инструмент — например, пресс-клещи с матрицей нужного диаметра. Слишком слабое обжатие приведет к нагреву контакта, а слишком сильное — к трещинам. Или, точнее говоря, не сам кабель страдает, а именно место соединения становится уязвимым. Поэтому после каждого стыка проводят электрические испытания: измеряют сопротивление изоляции и проверяют фазировку.
Заземление брони и экранов тоже нельзя упускать из виду. По правилам, эти элементы подключают к контуру заземления на обоих концах линии, чтобы исключить накопление блуждающих токов. На практике некоторые бригады пропускают этот шаг, но тогда возникает риск коррозии и преждевременного выхода из строя муфт. Лучше не рисковать.
Испытания и сдача в эксплуатацию
Финишный этап монтажа кабельной линии — это проверка под повышенным напряжением. Обычно используют выпрямительные установки, которые подают на жилы напряжение 2,5–3 кВ для сетей 0,4 кВ или до 10–15 кВ для более мощных линий. Длительность испытаний составляет 5–10 минут. Если изоляция выдерживает без пробоя и тока утечки, линия считается пригодной к работе.
Также выполняют фазировку, чтобы чередование фаз на обоих концах совпадало. Это кажется мелочью, но ошибка в фазировке приведет к обратному вращению двигателей или короткому замыканию при параллельной работе трансформаторов. После всех замеров составляют протоколы и акты скрытых работ.
Еще один шаг — пломбирование муфт и нанесение маркеров на трассу. На местности устанавливают указатели с номером линии и направлением поворотов. Под землей оставляют дежурные сигнальные ленты. И только после полного цикла проверок линию подключают к распределительным устройствам и подают рабочее напряжение. Наблюдение в течение 72 часов обычно не выявляет отклонений — значит, монтаж выполнен качественно.
В итоге грамотно смонтированная кабельная линия служит 25–30 лет, не требуя ремонтов. Осложнения возникают редко, если следовать технологии и не пренебрегать защитой. Порой кажется, что засыпать траншею без ленты быстрее, но экономия нескольких часов оборачивается раскопками через пару лет. Лучше сделать один раз и забыть.
